RTK Bázisállomás PoE

A Raspberry PI alapú bázisállomás amiből már 50+ üzemel az országban.

A többi szolgáltatóhoz hangolva.

Térkép a bázisokhoz

190.000 Ft + Áfa

Kategória Címkék ,

Leírás

RTK korrekciót biztosít bármilyes GPS-es eszközhöz: sorvezető, gyári és utólagos kormányzás, területmérő, drón, stb

Előre bekonfigulájuk, hogy egyszerű legyen csatlakoztatni a közösségi RTK-hoz, lásd lentebb beüzemelés rész.

Pontosság 15km-ig 1cm , 25km-ig 2.5cm. (tapasztalatok alapján  40km-ig talajmunkához használható jelet ad)

Keresd meg a hozzás közeli bázisokat Térkép a bázisokhoz
Ha van 2 db 15 km-en belül, akkor biztosítotnak tűnik számod a folyamatos, pontos korrekció

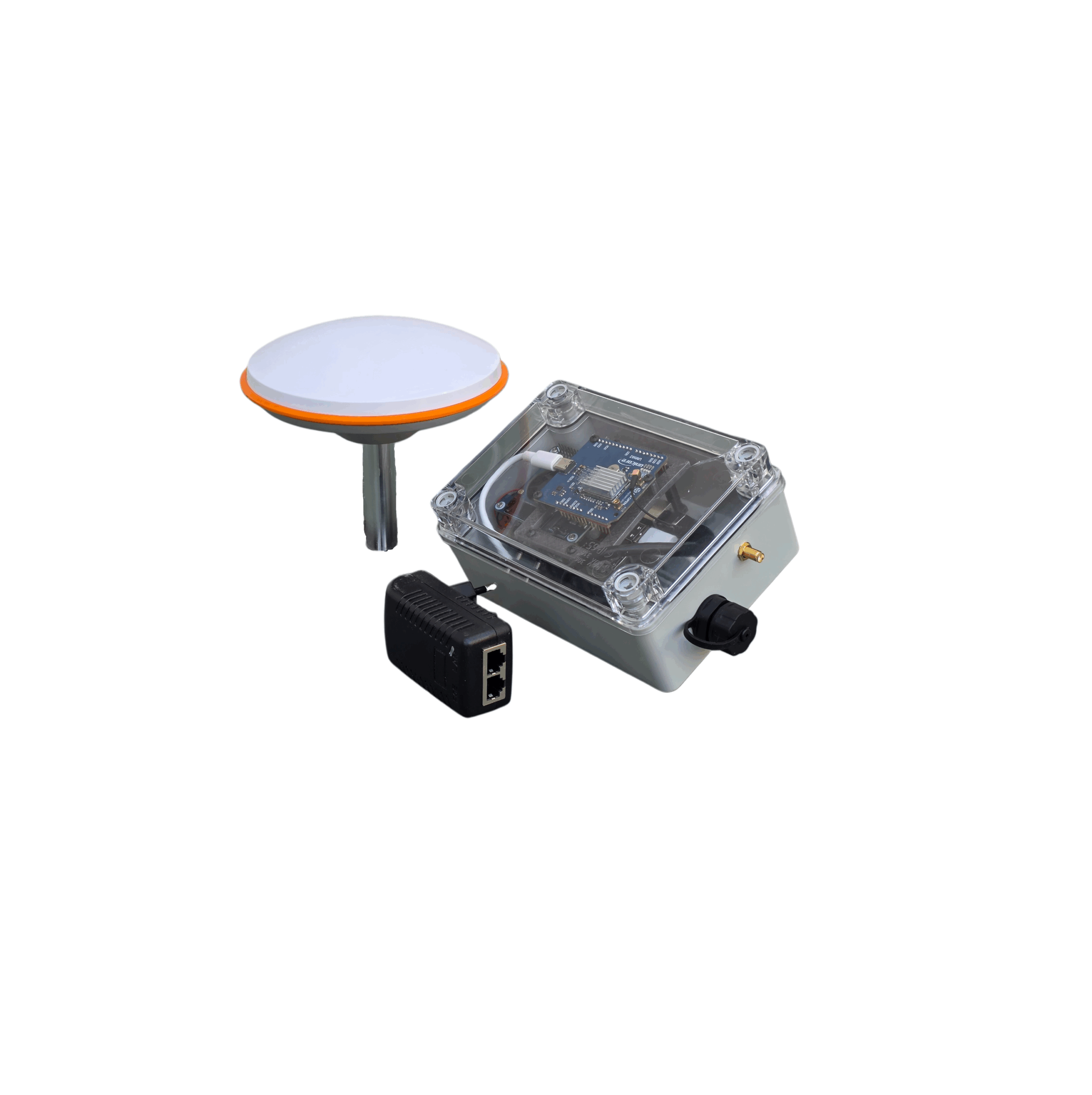

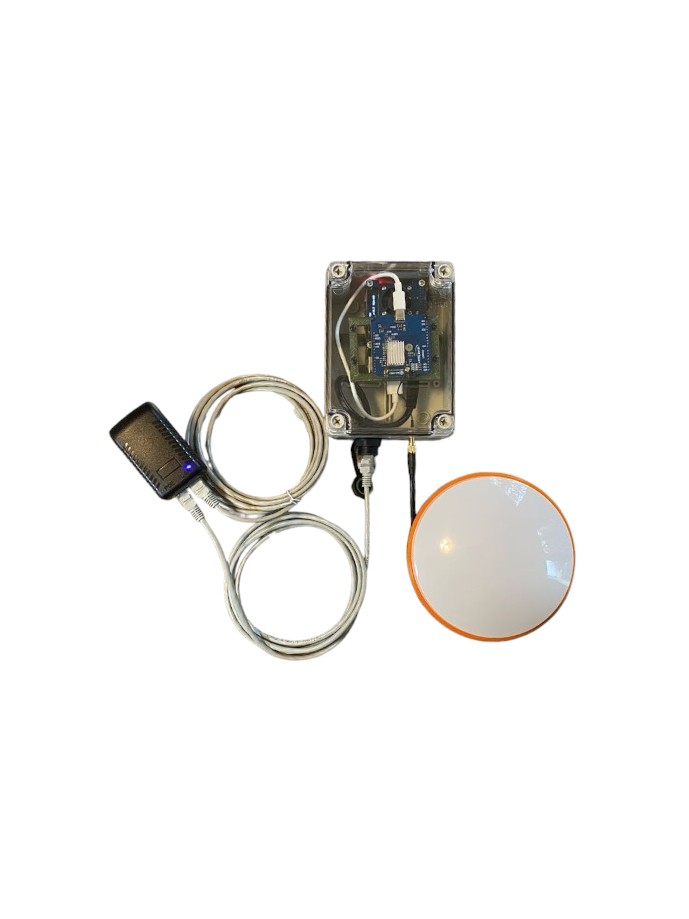

RTK bázisállomás szett tartalma:

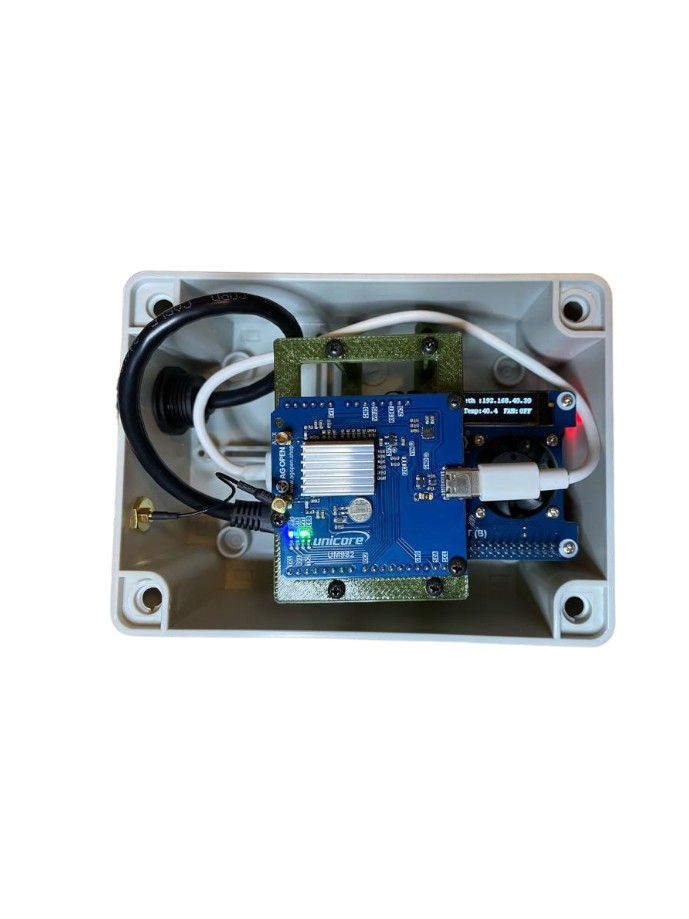

  • központi egység:
    • UM982 három sávos RTK vevő
    • Raspberry PI 4  1GB RAM
    • 16Gb Industrial azaz ipari minősítésű MicroSD kártya
    • PoE Hat

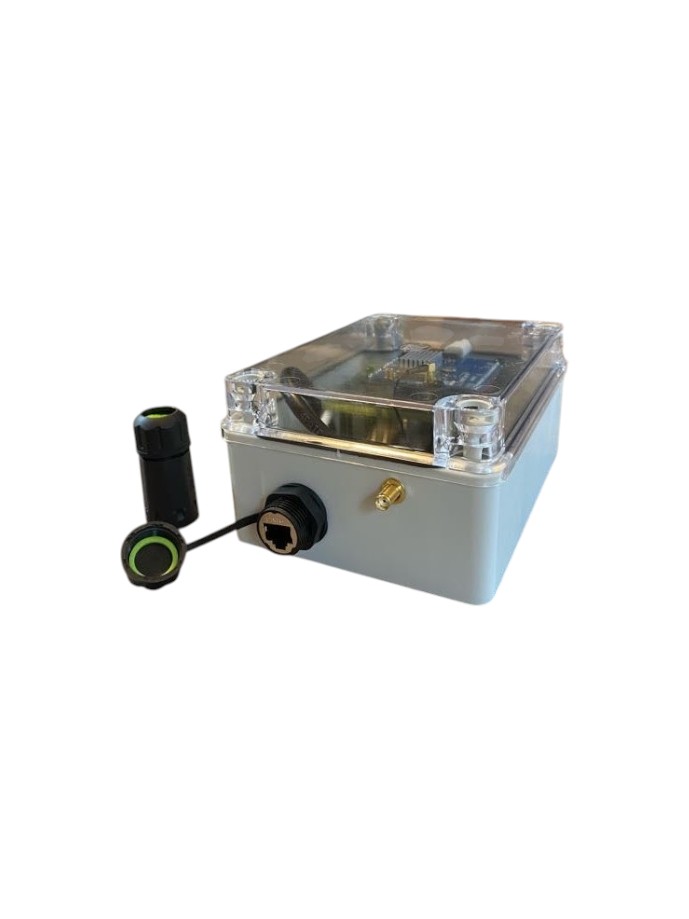

    • Vízálló dobozban (akár kültérre is tehető)

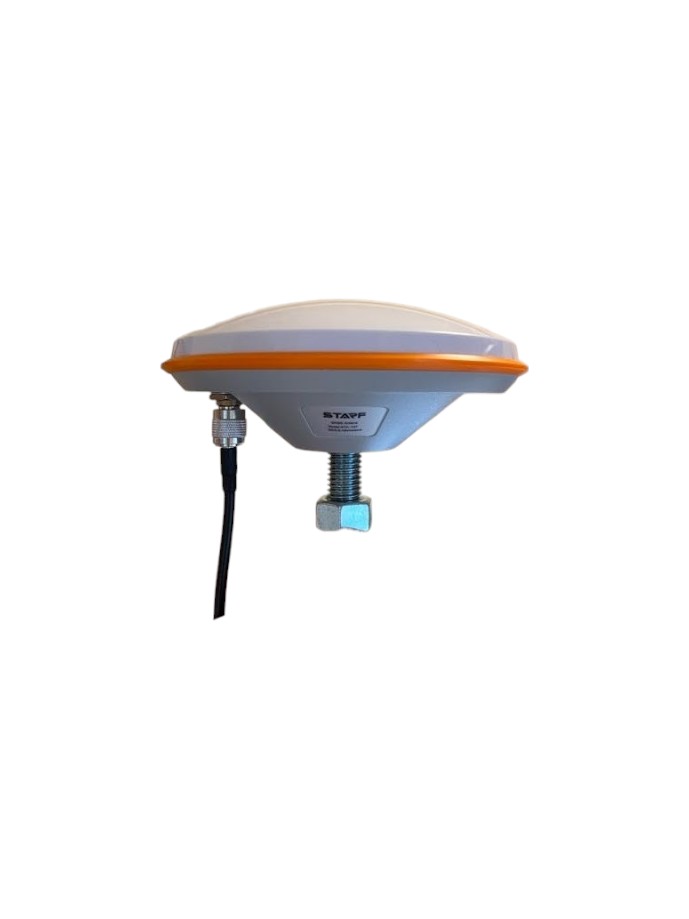

  • három sávos antenna 5m koax kábelle (központi egységig)
  • 15 méter ethernet kábel (25m-es kérhető), egyénileg 90 m-ig hosszabítható
  • POE tápegység amit router mellett kell elhelyetni, innen

A PoE ( Power over Ethernet ) a router (modem, switch) mellett kell elhelyezni,  segítségévelvegy vezetéken megy az internet és tápellátás a központi egyéségig. (Maximum 90 méterig.)

A bázis szinte bármilyen gyártó eszközeivel használható.

A bázis előre telepítve érkezik. A bázis bemérése azaz az antenna pontos koordinátáinak meghatározása a telepítés után 2-3 nappal lehetséges, ezt a szolgáltatást az ár tartalmazza.

Beüzemelés

Rendeléskor

  • válasszuk ki a bázis nevét és írjuk be a megjegyzésbe, rovid, 4-8 karakterhosszú, telepulesre utaló, ékezet nelküli szó legyen
  • jelezzük ha a 15m helyett 25m utp kábel kell

Felszerelés:

  • Az antenna helyének kiválasztásánál vegyük figyelembe a környező objektumokat és lehetőleg ne takarjuk ki horizontot.
    3m egy magasabb kémény –> nem jó
    15m-re egy magsabb fa –> OK
  • központi egységet ha lehet beltérre tegyük, idáig megy az antenna kábel (5m), nem javasoljuk a hosszabítást (10mig azért OK lehet)
  • UTP kábel levezetése vezetékes internet csatlakozási pontig, ez jellemzőem a családiház modeme, routere. ide kerül a tápegység is
  • Ellenőrizzük, hogy sikerült az eszköznek csatlakozni centipede rendszerébe: https://www.youtube.com/watch?v=jEWi4wLiCoo
    Ezt az ellenőrzést elvégezzük akkor is amikor a műhelyben konfiguráltuk

    • Ha sikertelen a fenti NTRIP checker kapcsolódás, akkor próbáljuk belépni a bázis webfelületére:
      Azonos hálózaton/routeren lévő gépről nyissuk meg ezt az oldalt: http://basegnss.local/  (jelszó: „admin”)
    • Ha nem sikerül helyi hálózatról sem elérni, akkor kérjük helyi szakértő segítségét a helyes hálózati csatlakoztatáshoz.

Bázis bemérése (helyének pontos meghatározása):

  1. 2-3 napig gyűjtsük az adatokat, plusz 7-14 nap növeli a számítás pontosságát
  2. töltsük le az első, teljes 24h tartalmazó rinex fájlt: https://gunicsba.github.io/nrcan_etrf.html
  3. számítassuk ki a bázis cm pontos helyét: https://gunicsba.github.io/nrcan_itrf-ectt_etrf-epsg_io.html
  4. írjuk vissza a koordinátát a bázisba
  5. Külsjünk regiszráláshoz emailt (lásd linkek 2-3 pontban)

A fenti 2-5 pontokban szívesen megcsináljuk távol számítógépes segítséggel. Kérem keressenek ha 2-3 nap üzemelés után, fényképpet is küldjék ekkor.

használt eszköz: https://anydesk.com/en/downloads/windows

Az eszköz a következő előre telepített szoftverrel érkezik: https://github.com/CentipedeRTK/rtkbase
