1. Vezérlődoboz

Csak RTK modullal működik.

110.000 Ft205.000 Ft + Áfa

SKU N/A Kategóriák , Címkék ,

Leírás

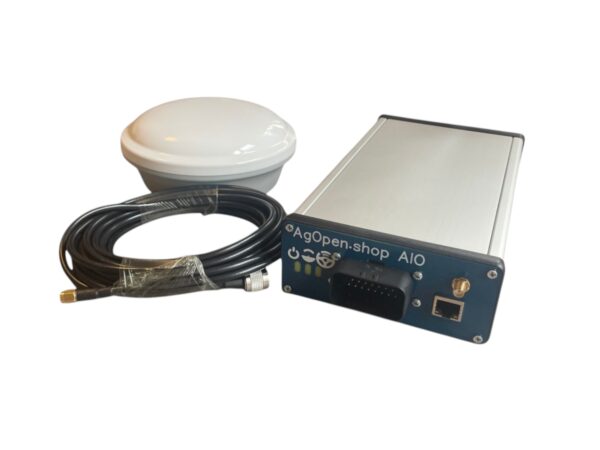

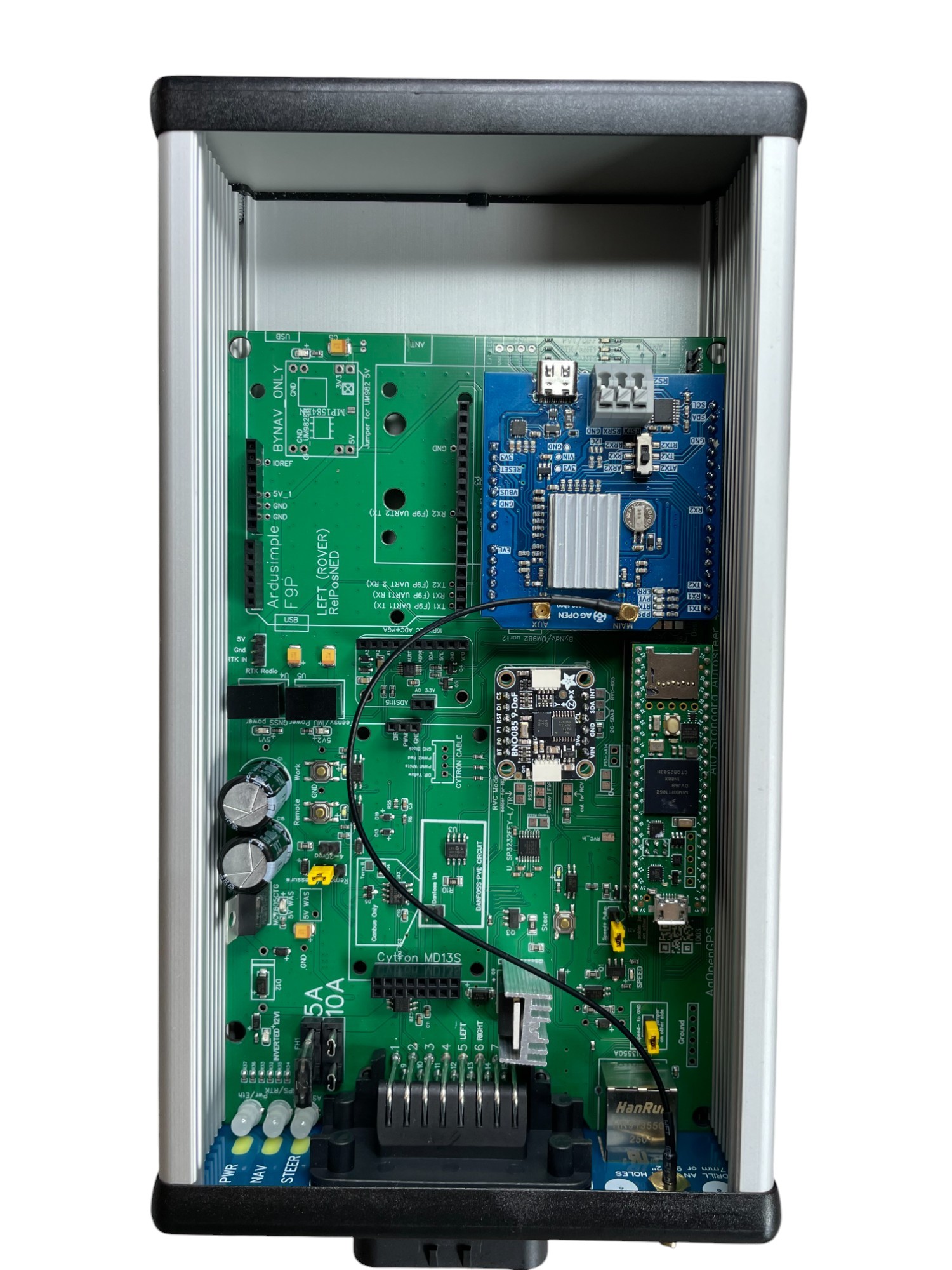

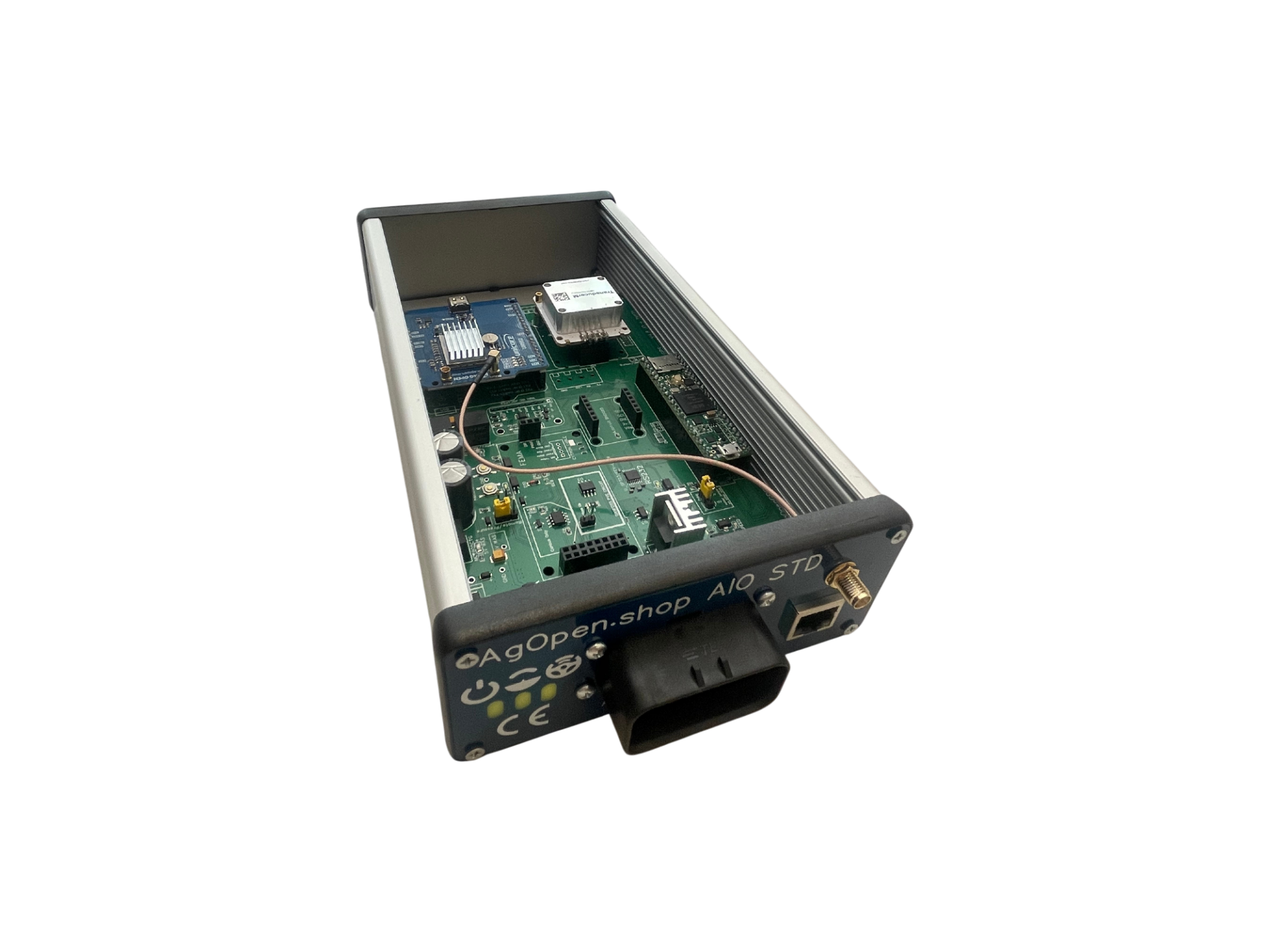

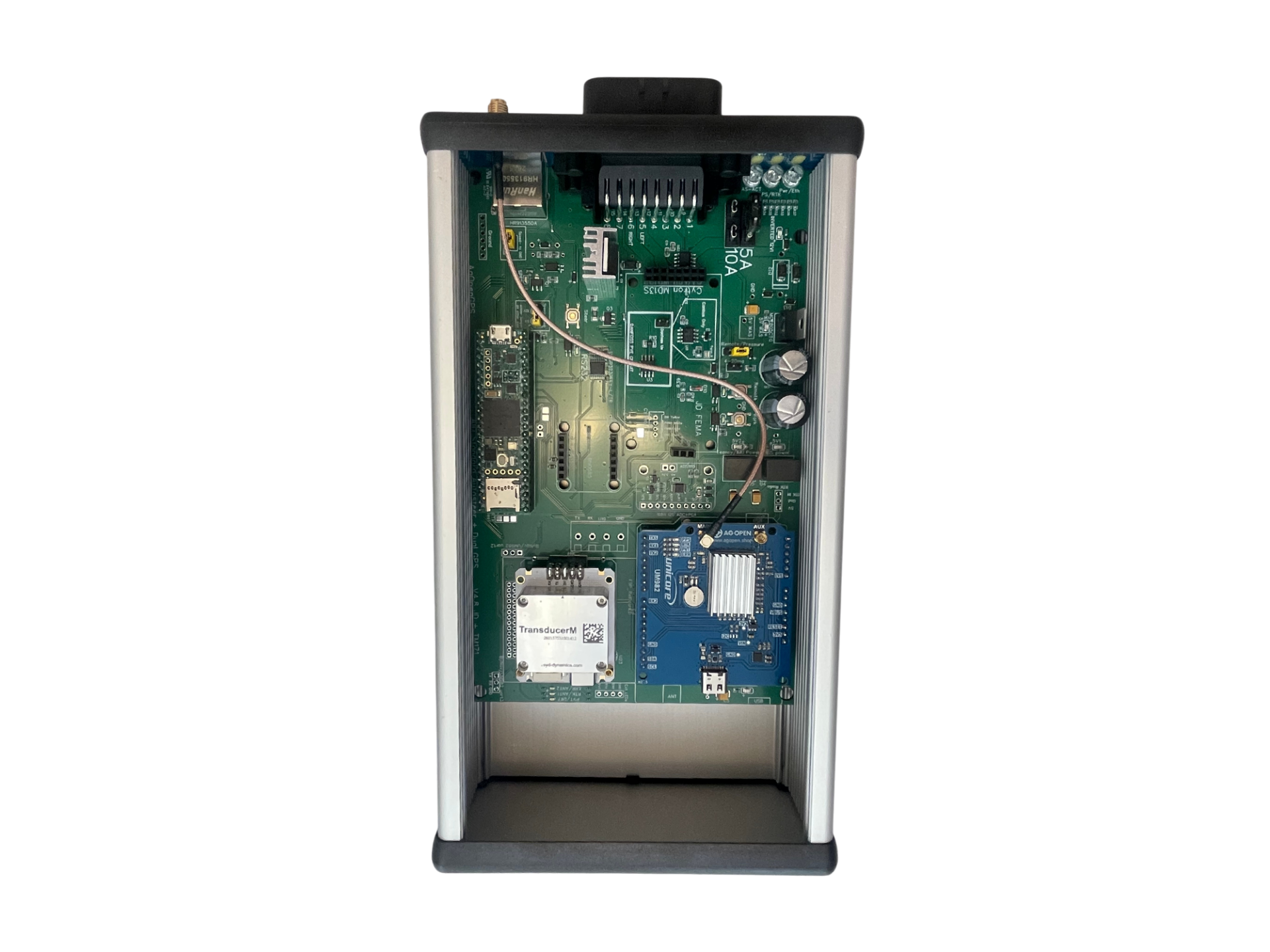

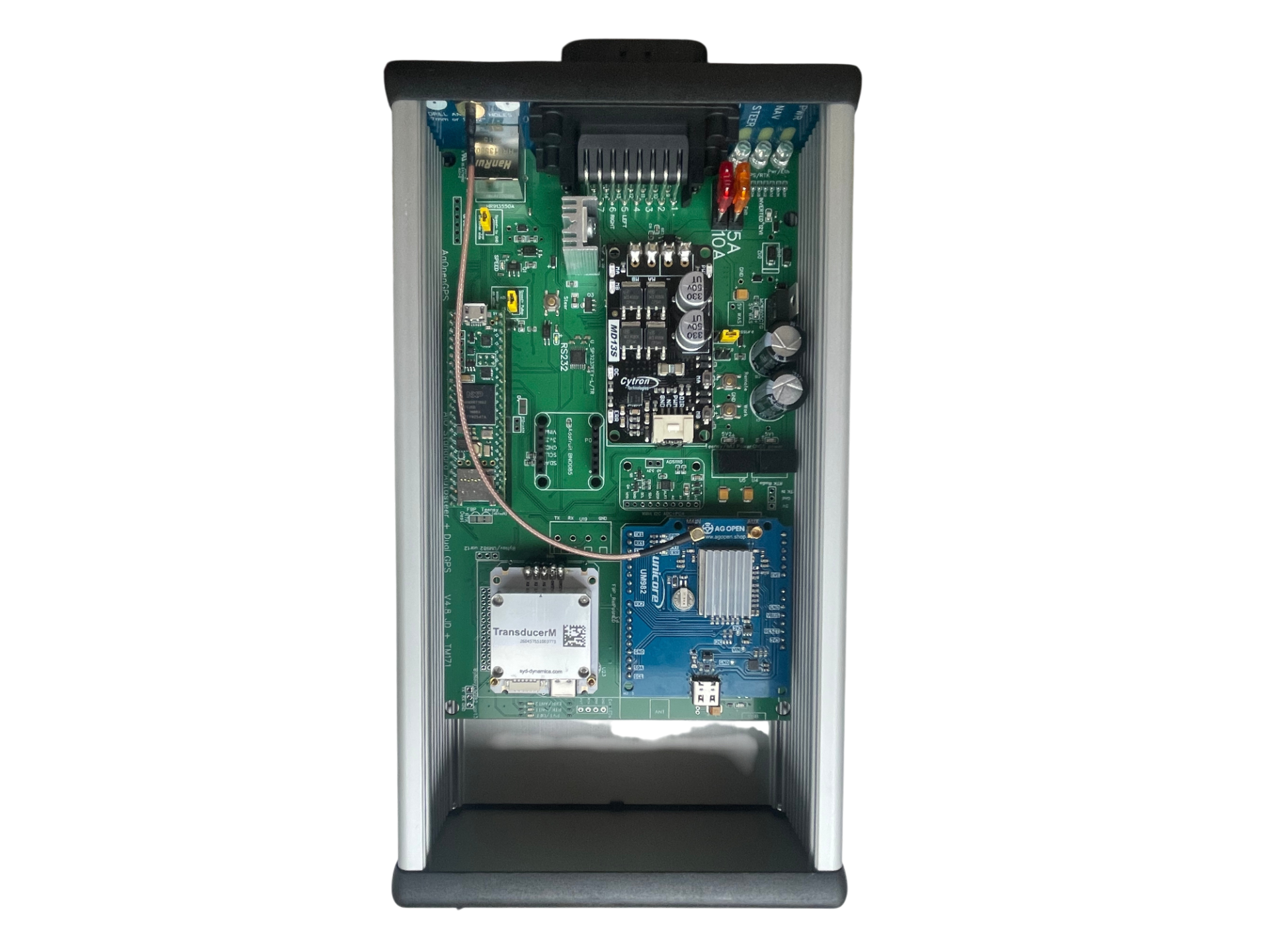

A tableten futó szoftver és a traktor közötti híd. A külön vásárolható RTK modullal centiméteres pontosságú helyzetmeghatározás dőléskompenzációval másodpercenként 10-szer. A dőléskompenzációért is felelős IMU segítségével a traktor legkisebb csavarodása / csúszása is azonnal észlelhető és korrigálható.

A tablettel ethernet kábellel kommunikál.

Ezen kívül kényelmi kapcsolók, érzékelők és egyéb perifériák is ezen keresztül kapcsolhatók.

A traktoron futó program másodpercenként 10x kiszámolja a kormányzott tengely kívánt szögértékét amit másodpercenként 20x monitorozva próbálunk beállítani.

A következő módon mozgatható az első kerék (vagy a derékcsukló):

  • DC motorral fogaskerékkel vagy dörzshajtással
  • Keya agymotorral
  • Gyári és/vagy utólagos szolenoidos kormányhidraulika vezérlőtömbbel
  • Danfoss PVES vezérlőtömbbel (JD-ben szokszor gyári kiépítés)

A biztonsági kioldásért a következő megoldások egyikét használhatjuk:

  • a motor túlterhelésének mérése
    • DC motor esetén 20A-es árammérővel
    • Keya motor esetén a CAN buszon érkező áramfelvétel üzenetből
  • hidraulika esetén
    • a változások számának beállításával amennyiben
      • enkóder / impulzusos jeladóval szerelt
      • nyomáskapcsolóval ellátott
    • a kikapcsolási nyomás %-os kiválasztásával
      • nyomásérzékelő esetén 0-5 V és 4-20mA szenzornál
      • analóg jellegű enkódernél

A gyári szögszenzor bekötéséhez differenciál bemenettel. A saját szögszenzor meghajtásához 5V rövidzárvédett kimenettel.

Maximum 10A-es biztosítékkal használható.

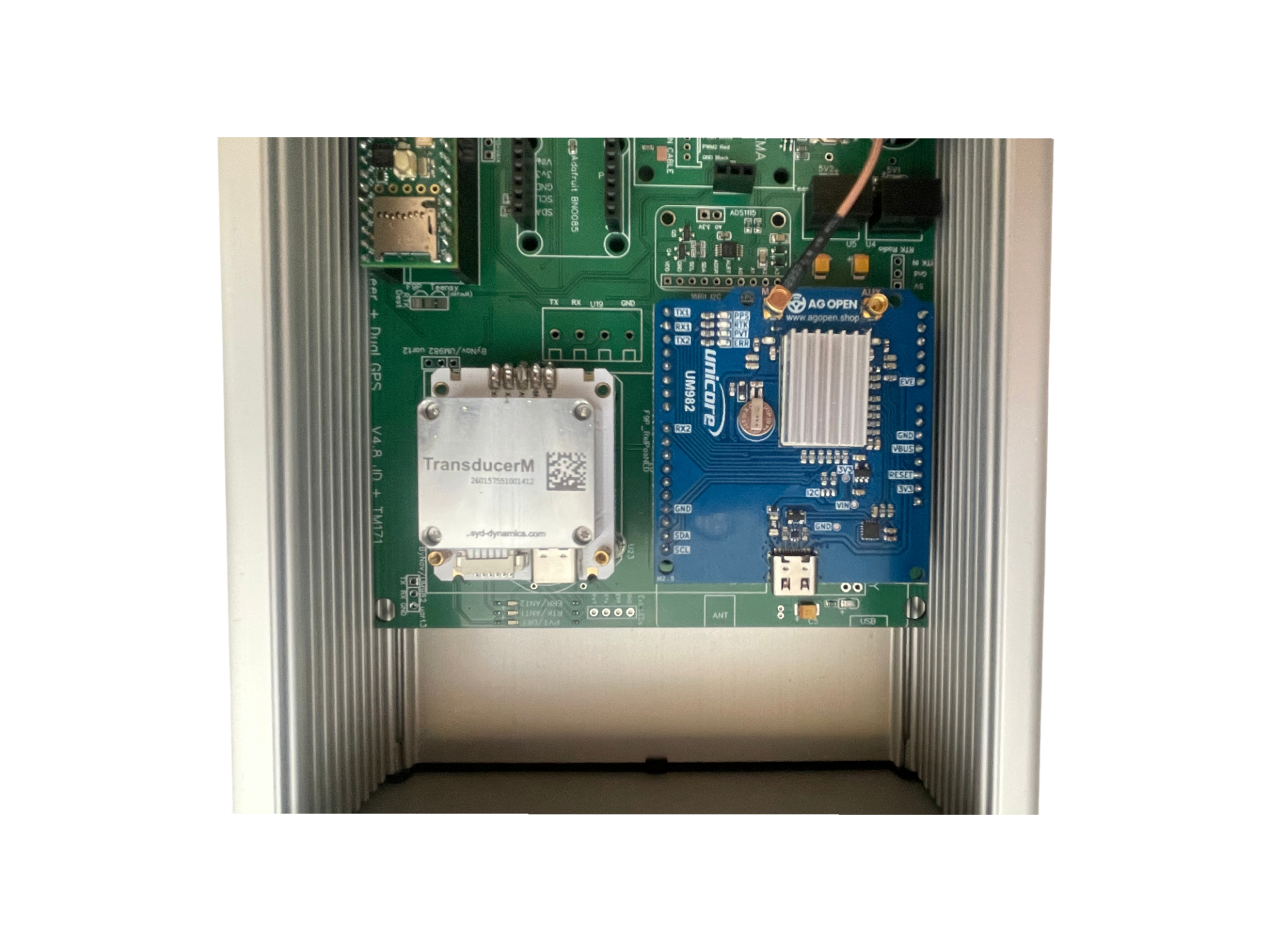

RTK modul+antenna

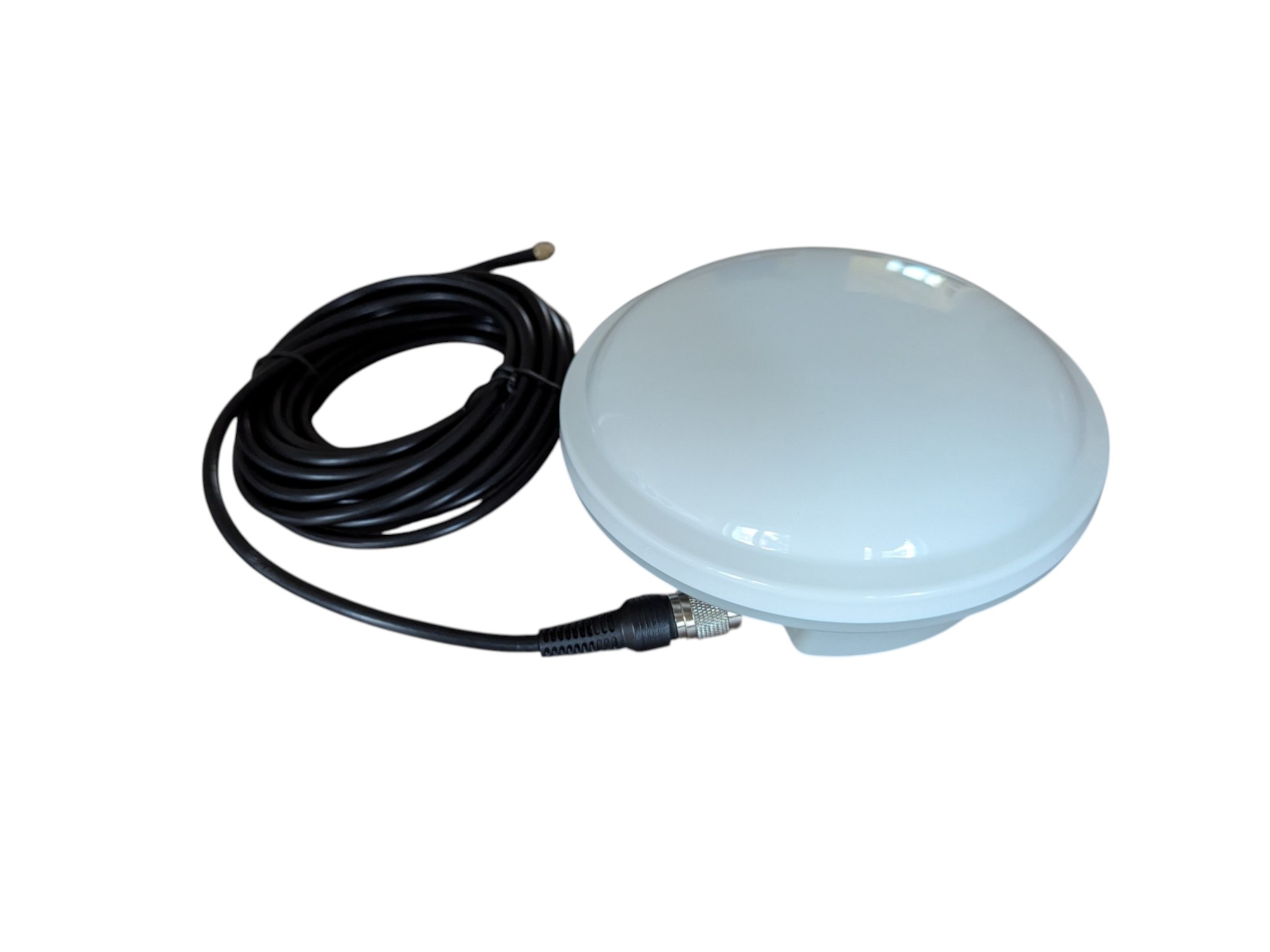

Lábakkal (tüskesor) ellátva, AgOpenGPS-hez bekonfigurálva. 15 cm átmérőjú horganyzott antenna alátétlemezzel, amit mindenképpen ajánlunk a jó minőségű vételhez.

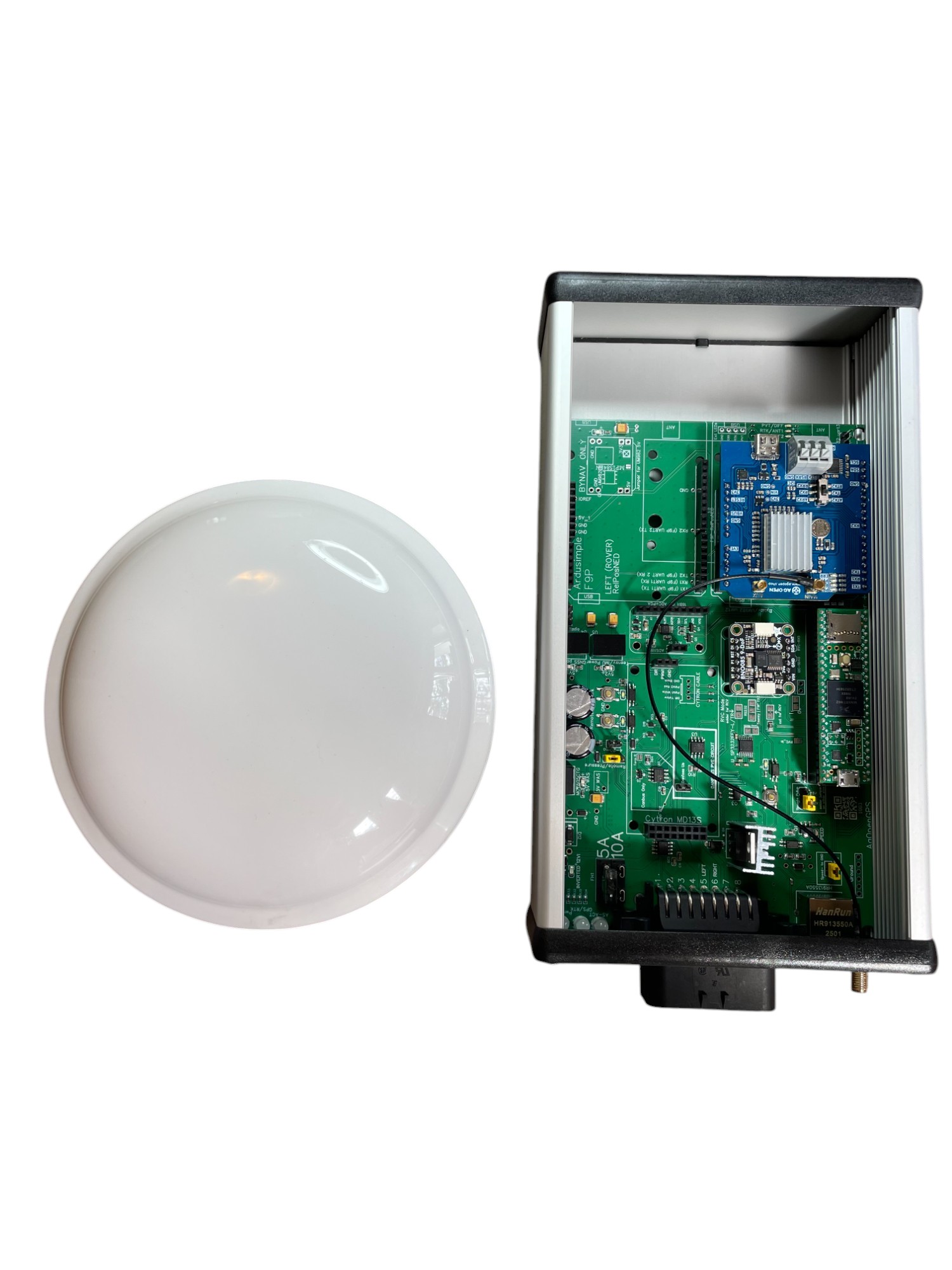

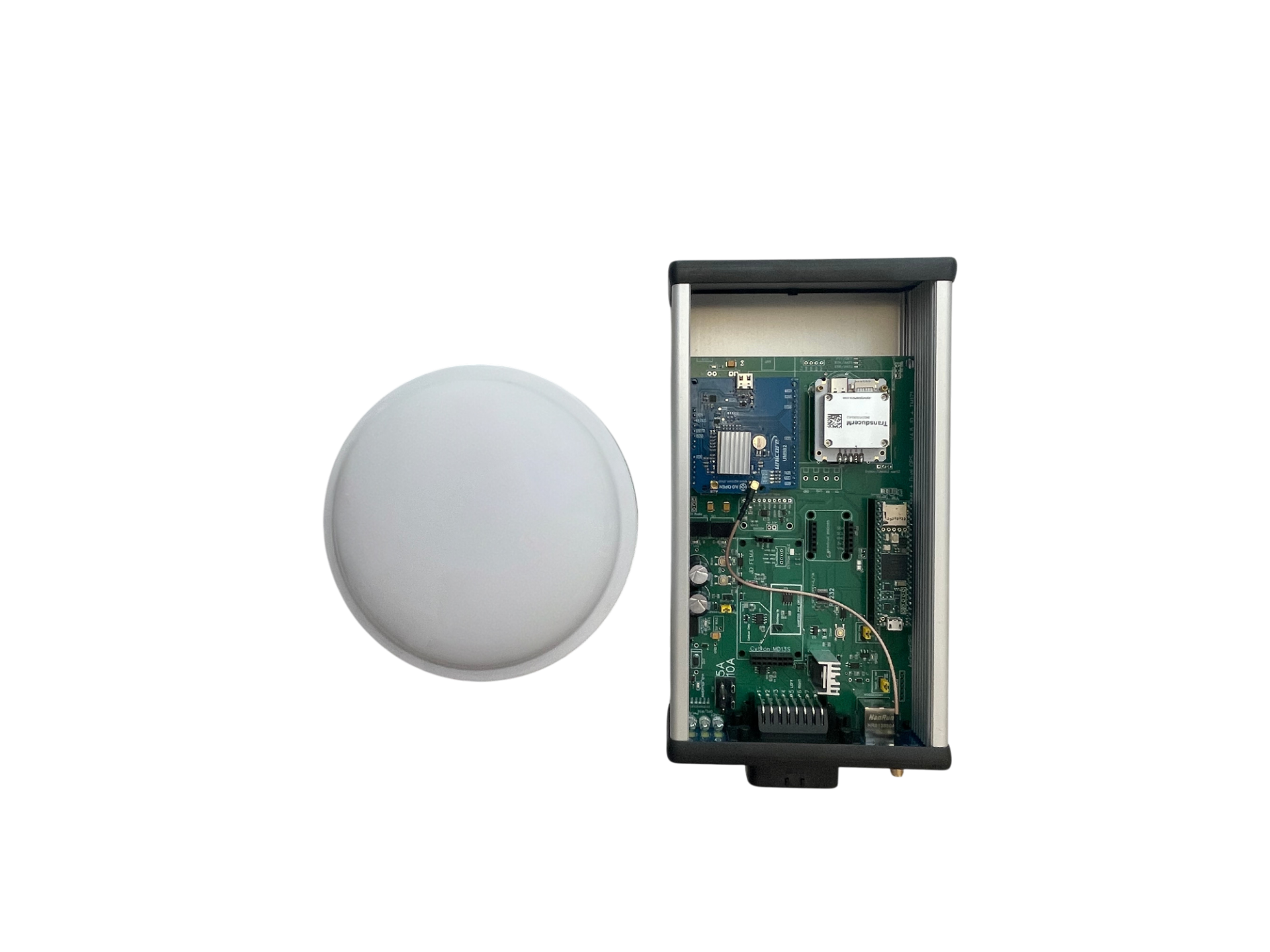

Vezérlődoboz rendelése esetén a dobozba beépítjük és együtt is teszteljük.

Sorvezetőként , mérőbotként történő használathoz dobozt és USB kábelt adunk hozzá.

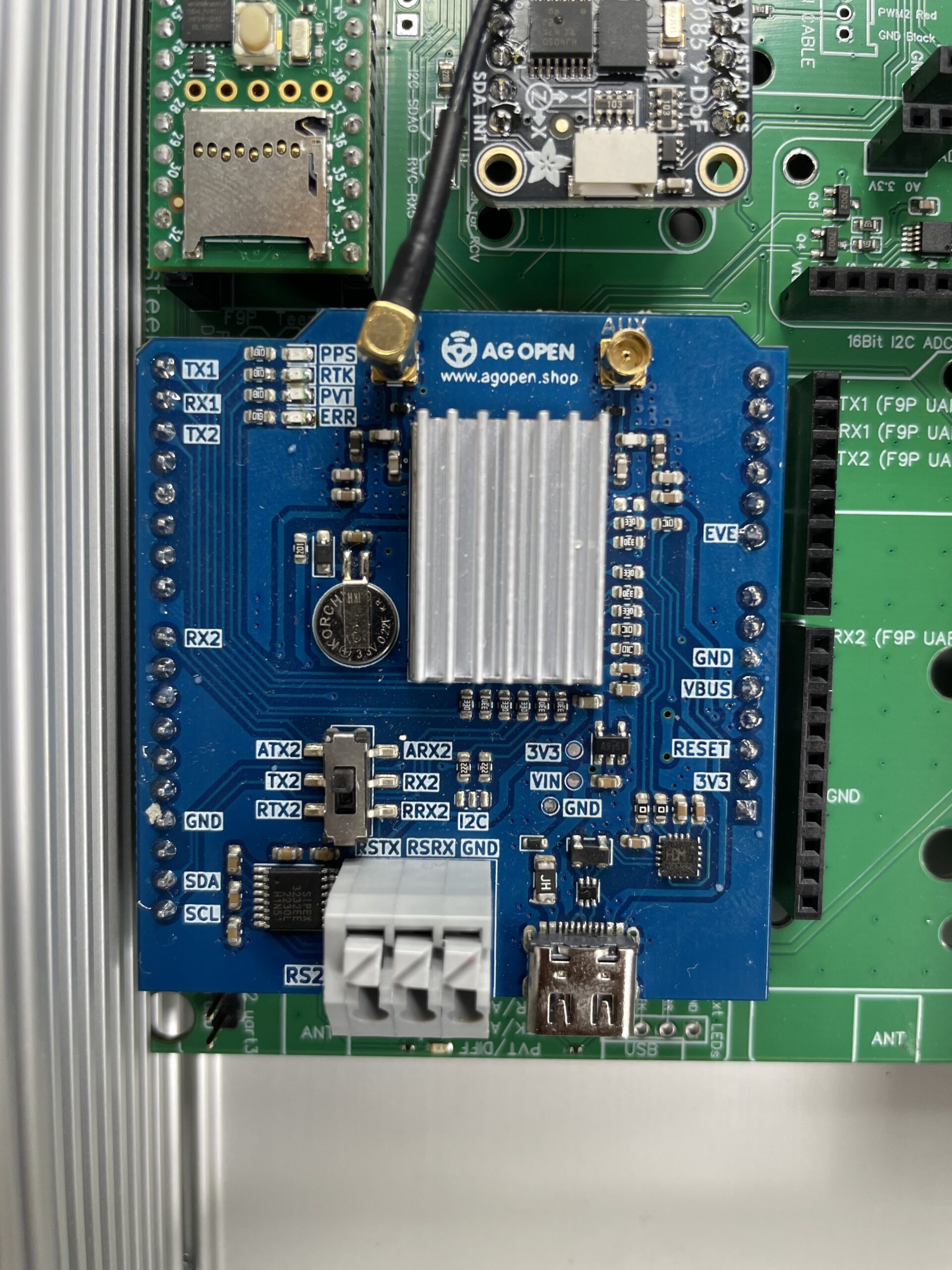

Az Ardusimple bevált terméke. Tartalmazza az F9P RTK-s GPS modult és a fekete antennát amivel cm pontos helymeghatározásra és navigációra képes .

További információk

Tömeg 0,5 kg
Méretek 25 × 12 × 8 cm
RTK modul

Nincs, Beépítve+antenna
